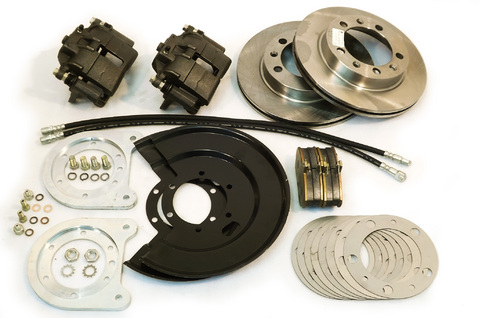

Дисковые тормоза УАЗ ( гражданский ) передний мост

Дисковые тормоза УАЗ ( гражданский ) передний мост

Внимание:

При установке данного комплекта тормозов ,штатные колесные диски R15 не установятся. Установятся или литые диски R15 с нулевым и отрицательным вылетом или диски R16.

 Установка

1. Снять колесо.

2. Отвернуть и снять тормозной барабан.

3. Отвернуть и снять ступицу с подшипниками и сальником.

4. Отвернуть тормозной шланг от места соединения его со штуцером опорного щита.

5. Демонтировать барабанный тормоз вместе с защитным кожухом.

6. Очистить от грязи посадочное место на поворотном кулаке.

7. Установить на мост кронштейн крепления суппорта , а на него щиток защитный ,закрепить все штатными болтами.

8. Установить на мост ступицу с подшипниками и сальником.

9. Установить тормозной диск на ступицу , закрепить штатными винтами.

10. Установить суппорт на кронштейн при помощи двух болтов М12*1.25*22 и пружинных шайб .

Внимание: В виду того , что в данном комплекте используются суппорта «ГАЗ» , а тормозные диски «УАЗ» нужно доработать суппорт как показано на рисунке.

11. Вкрутить тормозной шланг в суппорт надев на штуцер шланга медную шайбу d10

12. Соединить другой конец тормозного шланга со штатным шлангом.

Если диаметр резьбы штатного шланга больше внутреннего диаметра резьбы шланга , то следует поставить между ними штуцер м12 с медной шайбой  d10 .

13. Прокачать тормозную систему согласно инструкции по эксплуатации автомобиля .

14 . Одеть колесо.

Внимание:

При эксплуатации автомобиля с дисковыми тормозами в тяжелых дорожных

условиях , просим обратить внимание на момент затяжки колесных гаек через

каждые 100-200 км . Момент затяжки должен быть равен 10 кгс/м
